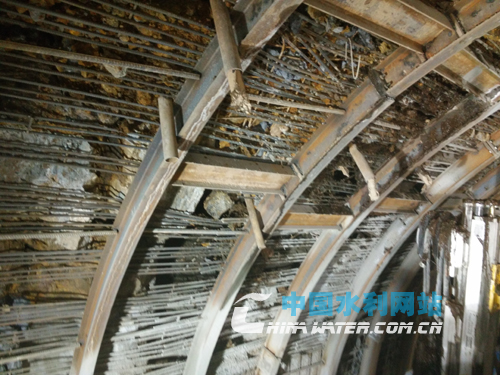

斷層破碎帶鋼筋排加強支護

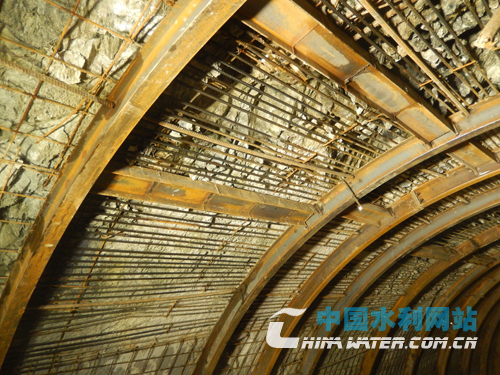

鋼筋排、鋼拱架、型鋼聯合支護

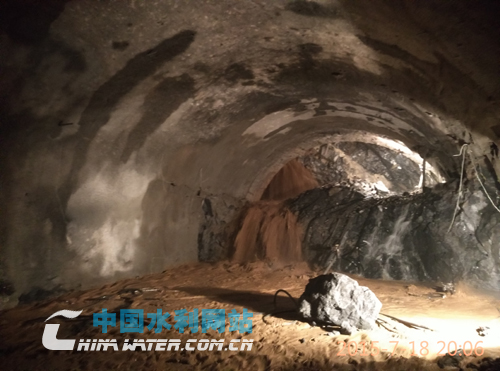

溶洞出水

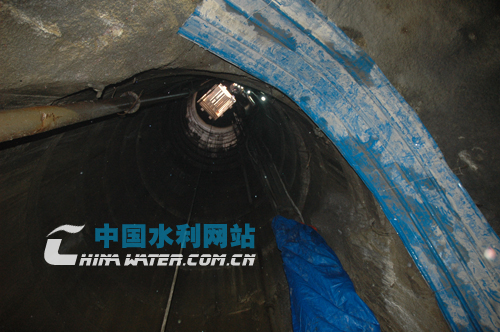

施工人員進出隧洞的豎井

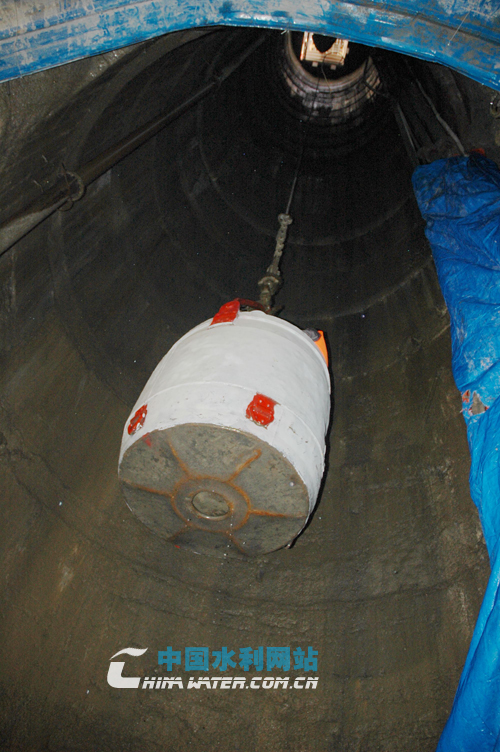

施工人員進出隧洞的豎井

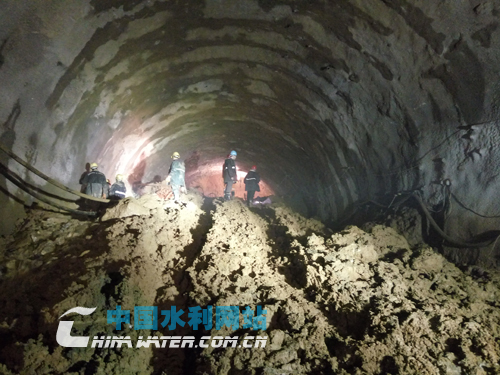

土洞段泥化嚴重

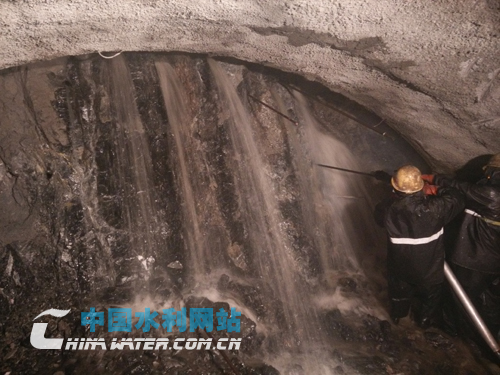

掌子面涌水
中國水利網站2月22日訊 （記者 邊境 通訊員 袁木林 特約記者 陳金福）2月18日，伴隨著TBM設備發出的巨大轟鳴聲，直徑7.90米的TBM鑿掉掌子面最后的巖石刀盤呈現在大家的面前，吉林省中部城市引松供水工程總干線1號隧洞出口TBM掘進段與小河沿人工鉆爆處理段精準對接順利貫通。這標志著引水工程總干線四標段TBM成功攻克灰?guī)r地區淺埋巖溶地層小河沿段，同時也標志著國內自主生產制造的TBM在長距離灰?guī)r地區淺埋巖溶地層中掘進取得了重大突破。
總干線四標段岔路河至飲馬河區間TBM掘進段有7公里洞段在灰?guī)r地層穿過，該段共穿越斷層11條、物探低阻異常帶8條、遙感斷層2條。在TBM掘進的7公里灰?guī)r地區，地質異常復雜，巖溶發育，地下水豐富，覆蓋土層侵入隧洞洞身范圍，是整個工程難點中的難點，故設計方案對該不良地質段采用提前鉆爆法處理和TBM步進通過。
堿草甸子至小河沿區間長1564米的掘進坎坷曲折，區間圍巖主要為灰?guī)r及碳質板巖，富水溶腔發育，各種施工難題充斥著整個掘進過程。在地質條件頻繁變化的條件下，掘進過程中為保證灰?guī)r地層TBM設備安全掘進，經反復研究分析，采用由中國科學院院士陳祖煜牽頭、中國巖石力學與工程學會掘進機專業委員會、浙江大學、山東大學、武漢大學等參與研究的“973”計劃“TBM安全高效掘進全過程信息化智能控制與支撐軟件基礎研究”項目，搭載TBM設備“前向三維激發極化法”進行跟蹤短期超前地質預報，再配合地震波反射“TRT6000” 隧道中長期超前地質預報系統對前方圍巖類別、巖溶及富含水情況進行探測，針對特殊地段再配合采用超前鉆孔取芯探明前方圍巖情況，指導TBM設備各項掘進參數的設置和提前采取超前措施進行處理，以免TBM設備盲目進入不良地質洞段，造成設備掘進受阻情況的出現。施工期間在各種困難面前，建設單位攜參建各方超前謀劃，多次組織召開專題會研究，進一步詳查巖面線變化以及在堿草甸子淺埋溝谷段的TBM掘進經驗，果斷地將可能滯后的鉆爆處理段改由TBM掘進通過。在圍巖不好的情況下，參建各單位主要負責人主動帶頭在一線值班，出現問題及時組織參建各方研究解決，通過各種措施提前20余天成功攻克了灰?guī)r地區淺埋巖溶地層小河沿段。
吉林省中部引水工程是國務院確定的吉林省增產百億斤商品糧能力建設的骨干工程，是國家172項重大節水供水工程之一。工程主要任務是解決長春、四平、遼源3個市及所轄8個縣（市、區）和沿線26個鄉鎮的生活和工業用水短缺問題，同時兼有改善農業灌溉和生態環境方面綜合效益，受益人口1060萬人。工程項目法人為吉林省水務投資集團有限公司出資控股的吉林省中部城市供水股份有限公司。自2013年年底主體工程開工以來，在項目法人的精心組織下，工程建設穩步推進，現已開工8個施工標段，26個工作面同時作業。截至2月20日，工程累計完成隧洞開挖支護總進尺34公里，完成綜合工程量274萬立方米，完成綜合工程投資24.36億元。
來源：中國水利網站 2016年2月22日
